背景

Clean Architecture是由Uncle Bob在2012年提出的一种架构模式。

Clean架构的目标是关注点分离，实现解耦。上面的洋葱图中，将软件分为了很多层，层层包裹，其中有一个重要的依赖规则：源码依赖方向只能由外向内。内圈不能依赖外圈，即内圈相对来是业务核心，中间层是业务转换模块，外部则是可以替换的部分。

同时Bob在提出架构体系中也归纳了一个架构应该满足的一些条件：

• 独立框架。架构不依赖于一些满载功能的软件库。这可以让你像使用工具一样使用这样的框架，而不是把系统塞到他们有限的约束之中。

• 可测试性。可以在没有UI，数据库，Web服务器或任何其他外部元素的情况下测试业务规则。

• UI独立。UI可以轻松更改，而无需更改系统的其余部分。例如，可以在不更改业务规则的情况下用控制台UI替换Web UI。

• 独立于数据库。您的业​​务规则未绑定到数据库，这样就可以将Oracle或SQL Server换成MongoDb，My SQL或其他数据库。

• 外部机制独立。事实上业务规则根本不知道外层的事情。

洋葱图层级

我们再仔细看一下这个洋葱图右上角，对软件的四个层由外向内进行的简述

框架和驱动（Frameworks and Drivers）

最外层包含框架和工具，一般为表现当前软件的具体内容。包括UI、框架、数据库等，从上面的描述，这一层是可以被替换的，比如ui的实现，数据库的类型等等。

接口适配器（Interface Adapter）

这一层是软件的一系列的适配器，主要作用是将用例和实体使用的数据格式方便的转化为数据库或者Web等外层方便的数据格式。

这里的实现可以是 Controller 、 Presenter 和 ViewModel 等我们常说的 MVC ， MVP 和 MVVM 等 MVX 中 X 实现的地方

应用业务规则（Application Business Rules）

这一层又可以称为 Use Case 。他包含了特定的业务规则，整合并实现了系统中所需要的所有用例。这些用例协调者通向内层实体间的数据流，并且使用当前的业务规则来实现业务逻辑。

由依赖原则来说，不希望这层的改动，而影响到内层，同样的不希望外层 Interface Adapter 改动后影响到该层。这一层应该是独立，但往往对于一个软件来说业务逻辑有可能是会改变的，那如果发生了改变的话，这层代码当然也要改变。

实体（Entities）

实体层封装了业务范围的规则。这层不仅仅是我们在数据库中映射的对象，还可以是有方法的对象，或者一系列数据结构和方法。

一定是4层吗

Bob在文章中也提到了，这4层只是一个简述，实际可能要比四层多，但依赖原则是一定要从外向内的。越往内层移动抽象的等级越高。最外层环是低抽象等级的具体细节，也封装了更高等级的策略，最内层是最通用的策略。

Android 中的使用 Clean

对于 Android 来说使用 Clean 框架，有一个重要的开源项目Android-CleanArchitecture

这个工程中将洋葱图简化为以下，

同时项目作者 Fernando大神也将洋葱图在 Android 上的使用抽取简化为以下三层结构
Presentation Layer、Domain Layer和Data Layer。这三层都有自己存在的目的，并且相对独立。

Presentation Layer

这里是 MVX 中 X （Presenter、ViewModel）所在的地方，这里持有了View，是操作UI该如何渲染的地方。

Domain Layer

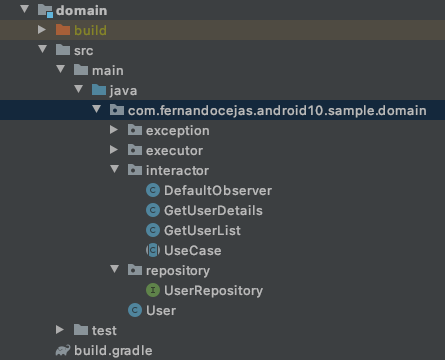

所有的业务逻辑和Use Case 应该在这一层被实现。在这里包含了use case(用例)以及Bussiness Objects(业务对象),按照洋葱图的依赖规则，这层属于最内层，也就是完全不依赖于外层。Fernando大神建议这一层应该是一个纯java模块

Use Case

Use Case 描述了业务逻辑，是整个App中最核心的元素。举个例子，假如说我对你的app一无所知，我只需要看你的domain层的描述，就能完全知道你的app能做什么，完全不需要看其他层次，它规定了要做什么，至于怎么做怎么实现，这些具体的实现逻辑就是外层的事情了，因为按照Uncle bob的说法，越往内层抽象的等级越高，最外层通常是具体的实现细节。

你完全可以在app中建立多个Use Case，即使是一些很小看起来很简单的逻辑，Domain层的大部分业务逻辑都是在 Use Case 中实现的。这里是一个纯java模块，不包含任何的 Android 依赖。

Data Layer

数据层主要作用是提供应用中所有的数据需求。该层实现可以使用 Repository Pattern方式。

什么是 Respository ?

Repository是不同的域(domain)中数据和操作之间的桥梁。
使用 Respository 将检索数据和实体模型的映射与作用于实体的的业务逻辑分离。业务逻辑应该与包含此数据的数据层实现无关，比如说，数据层可以是数据库，一个网络服务等。

程序中的 Repository 应该是在数据层和业务逻辑层中间，它从数据层查询数据，将数据从数据源映射到业务实体，并将业务实体的更改保留到数据源。存储库将业务逻辑与与底层数据源或Web服务的交互分离。

一个比较简单的理解方式就是 上层Domain 层提供了业务接口，传递给 Data 层但不关心数据层是如何实现的。 Data 层的 Respository 只需要实现相关接口提供服务就可以。

数据跨越

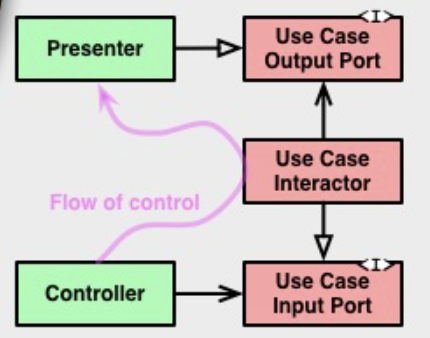

洋葱图的右下方是一个表示如何跨越环形界限的列子。它展现了 Controllers 和 Presenters 进行的一次的用户交互情形。看一下 Flow of control 这条线，它开始于Controller ，并引用到了穿越 Use Case 层，然后在 Persenter 层执行。简单点来说为了规避这样可能出现违反Clean向内层依赖原则，从而创建出了 Output Port 和 Input Port接口。这样以抽象接口的方式解决内层依赖外层模块的方式叫做 依赖倒置

依赖倒置 DIP: Dependence Inversion Principle
依赖倒置原则指代了一种特定的解耦形式，使得高层次的模块不依赖于低层次的模块的实现细节的目的，依赖模块被颠倒了.

在 Java 语言中，抽象就是指接口或抽象类，两者都是不能直接被实例化的；细节就是实现类，实现接口或继承抽象类而产生的类就是细节，其特点就是，可以直接被实例化，也就是可以加上一个关键字 new 产生一个对象。高层模块就是调用端，低层模块就是具体实现类。依赖倒置原则在 Java 语言中的表现就是：模块间的依赖通过抽象发生，实现类之间不发生直接的依赖关系，其依赖关系是通过接口或抽象类产生的。其实简单来说就是：面向接口编程，或者说是面向抽象编程。

本段节选自《Android 源码设计模式解析与实战》

数据流动

在分析了架构的各层依赖关系以后，我们通过具体的例子来分析数据是怎么流动的，这能更好的帮助我们理解整个机制。

举个例子，比如说从Presenter层传递一个对象UserModel给Data层进行存储：

Presenter层：

1. 用户输入数据，并点击OK按钮(View)
2. Presenter(ViewModel,Controller等同样)获取到数据，并构造一个UserModel
3. 使用UserModelMapper（Presenter层的数据Mapper对象）将UserModel转换成User对象
4. 调用UseCase.store(user)

Domain层(唯一的目的就是执行上面的业务逻辑:存储对象)：

1. StoreUseCase接受到User对象
2. 这里可以先做额外的逻辑
3. 调用UserRepository接口的方法，传入User

Data层：

1. UserDataRepository(UserRepository接口的实现类)，接受到User对象
2. 调用Mapper方法(Data层)将User对象转换成UserEntity
3. 存储UserEntity对象

这样可以清楚的看到数据的流动过程，从左往右，但是这只是数据的流动过程，与依赖关系无关。Domain层实际上不持有任何依赖。

---
